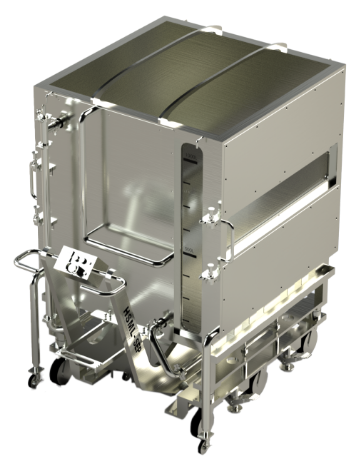

HSML Mixer

超電導式シングルユースミキサー

シングルユースミキサー

・駆動部は超電導伝達式を採用
・自己浮遊型高性能インペラ「Super-Mix HS603B」を標準装備した低動力ミキサー
・要求仕様に沿ったカスタマイズに対応

バッグ

従来のミキサーを一新する革新的なミキサー

HSMLシングルユースミキサーは、当社が高吐出型ボトムパドルとして開発・製品化し、化学工業、食品工業、水処理、製薬、ワクチン製造など、あらゆる分野で多くの実績を上げている高性能インペラサタケスーパーミックスHS600シリーズをシングルユース化した高効率シングルユースミキサーです。バイオ医薬品の製造における調液、粉体培地溶解の他、液-液混合、固-液混合、粉体・固体分散など様々な目的を効率よく達成することが可能です。優れた流動および分散性能を有したインペラと角型シングルユースバッグを組み合わせた同ミキサーは、従来のシングルユースミキサーより優れた撹拌特性を発揮します。
また、各目的に応じた専用設計の制御装置が付属し、仕様にあったカスタマイズも容易に可能です。

高性能インペラHS600シリーズをシングルユースに適応

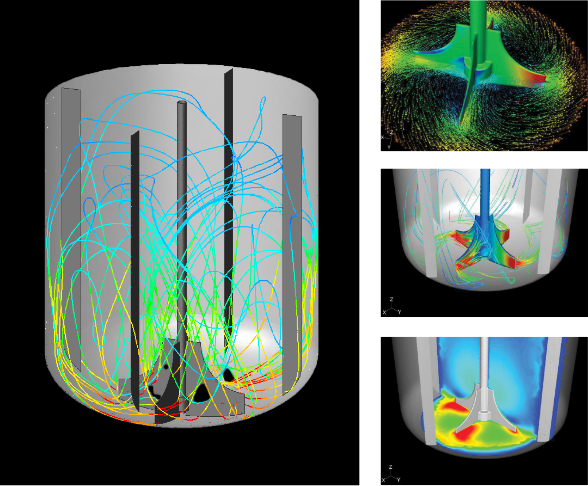

HS600シリーズインペラは、従来のインペラにはない独特な形状をし、槽底部に近接して設置することで、槽底部中心付近に低圧部をつくり、大循環流型のフローパターンと高吐出性能を実現しました。これにより固-液撹拌、スラリー撹拌などで低回転、低動力での流動化を可能としました。
また、槽底部に撹拌翼を近接して設置しているため、液面変動にも対応でき、さらに液抜き出しにおける固体粒子の濃度均一に優れた特性を発揮します。静翼との組み合わせなど圧力場をコントロールすることにより、せん断力のコントロールすることも可能です。

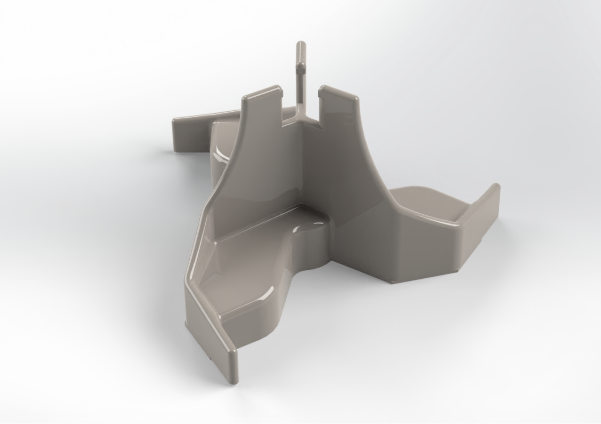

Super-Mix HS603B

流体工学的な研究から生まれた折り曲げ後退翼のSuper-Mix HS603Bインペラは低動力で強力な吐出性能を有するボトムタービンです。そのため、小容量から大容量まですべてのラインアップで同じ大きさのインペラを使用でき、イニシャルおよびランニングのコストダウンも期待できます。

Super-Mix HS603B

全ラインアップにおいてHSML Mixer専用インペラHS603BのCFDシミュレーションを実施し､流動特性、混合性能、動力特性、吐出性能、液循環性能などを把握しています。従来タイプと比較し1.2~1.5倍の良好な混合性能を発揮するインペラです。

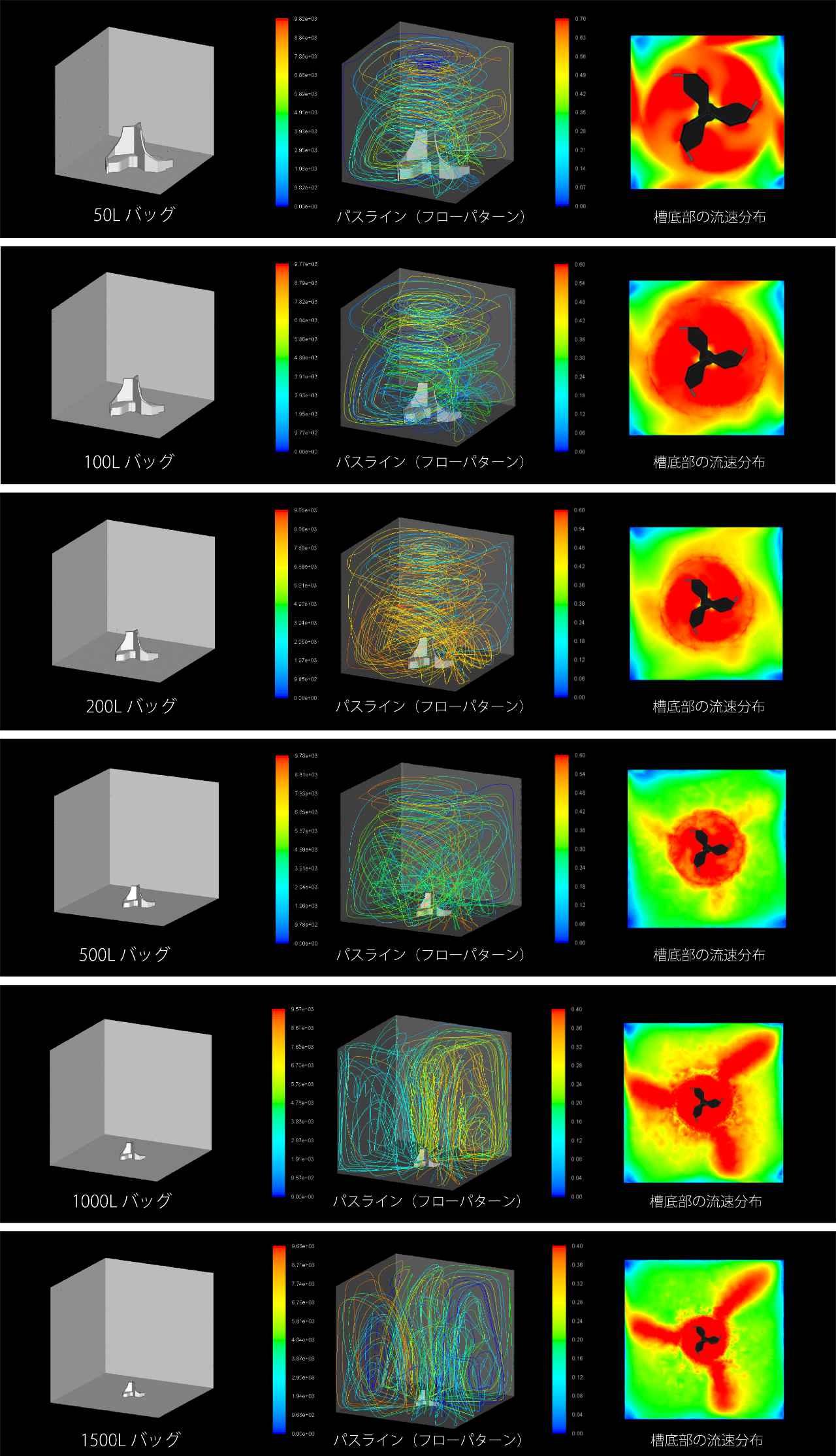

HS603B CFDシミュレーション解析事例

HSML-SUM 仕様

※横にスクロールできます

項目	仕様
型式	HSML-SD2-50SUM	HSML-SD2-100SUM	HSML-SD2-200SUM	HSML-SD2-500SUM	HSML-SD2-1000SUM	HSML-SD2-1500SUM
温度管理方法	ジャケット温調水循環ユニット
培養槽仕込容量	50 [L]	100 [L]	200 [L]	500 [L]	1000 [L]	1500 [L]
回転方式	超電導マグネットドライブ式
回転数範囲	MAX160 [min^-1]
撹拌翼	Super-Mix HS603B
