再生医療

iPS細胞

動物細胞

せん断耐性が低い細胞

VMF Reactor

上下往復動式バイオリアクター

シングルユースバイオリアクター

  • ・せん断耐性が低い細胞培養に最適
  • ・楕円形状専用インペラの上下往復動式により、
    優れた混合性能と穏やかな撹拌を両立
  • ・一般的な回転式と異なり、せん断力のコントロールが容易
  • ・ダイアフラム・ベローズ等を用いた密閉構造
  • ・培養槽にはシングルユースボトル/バッグを採用

日本 Pat. No.5702924
米国 Pat. No.8246242

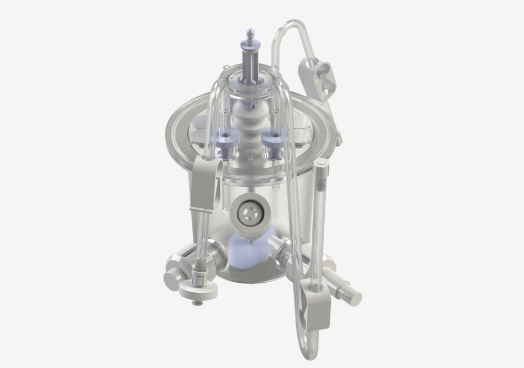

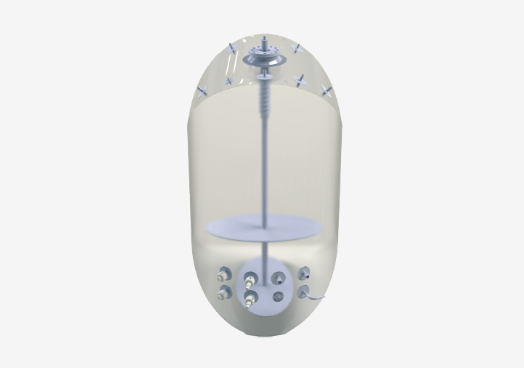

ボトル／バッグ

ラボから実生産まで支える シングルユースバイオリアクター

VMF Reactor は、再生医療・iPS 細胞・マイクロキャリアなどの高度な細胞培養において、研究開発段階から実生産まで一貫してご利用いただける、シングルユース方式のバイオリアクターシステムです。コンタミネーションリスクの低減と、洗浄・滅菌作業の省略により、お客様の貴重な研究・製造時間を最大限に活用していただけます。
ラボでの条件検討から、治験・GMP 製造に向けたスケールアップまで、お客様のフェーズに応じた最適な容量をご用意しています。

幅広い培養ニーズに対応するラインナップ

※横にスクロールできます

フェーズ サイズ 製品タイプ 特徴と用途
ラボ・開発検討用 0.5 L , 3 L シングルユースボトル 再生医療、iPS 細胞、マイクロキャリア培養など、
条件検討・最適化
パイロット・実生産用 10L シングルユースバッグ GMP 製造、スケールアップ後の実生産プロセス
50L,200L,
500L 1000L,		 シングルユースバッグ

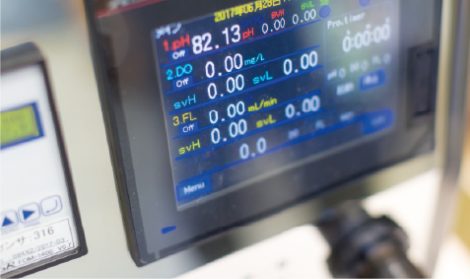

シングルユースバイオリアクターの高度なプロセス制御

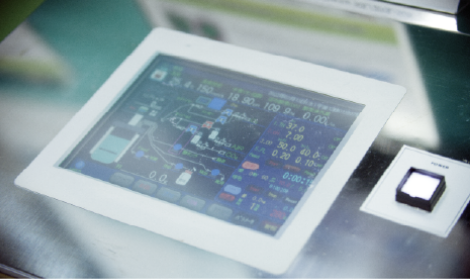

生産を見据えたプロセスの最適化

洗浄・滅菌およびそのバリデーションの手間を大幅に削減し、研究開発から商用生産へのリードタイムを劇的に短縮します。シングルユースならではの機動性を活かし、リスクを最小限に抑えながら確実なプロセス構築を一貫してサポートします。

スケールを問わず最適な培養プロセスの構築を実現

0.5Lの少量培養から1000Lの商用生産まで対応する幅広いラインナップを揃え、用途に合わせたバッグホルダーの柔軟なカスタマイズが可能です。これに一貫した制御システムを組み合わせることで、スケールが変わってもスムーズな条件の最適化を実現します。

高度な専門ニーズに応える、共同開発・派生モデル

特定の培養ニーズや量産化プロセスに対応するため、最先端の研究機関やパートナー企業と共に開発した専用装置をご提案しています。

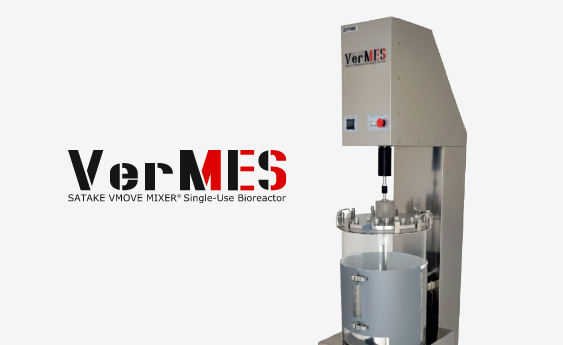

人工血小板生産専用 培養装置

VerMES Reactor

VMF Reactor の技術をベースに、人工血小板の効率的な生産を可能にした専用モデルです。

［開発協力］京都大学CiRA 教授 / 千葉大学再生治療学研究センター長 江藤浩之教授ら研究グループ、株式会社メガカリオン

別途お問い合わせください

SPG膜スパージャーにより、生産効率を最大化

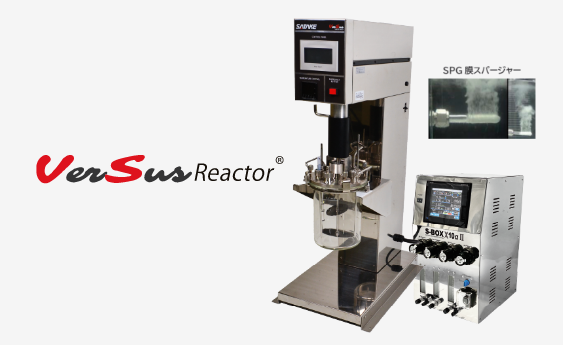

VerSus Reactor

VMF Reactor とSPG 膜スパージャーのコラボレーションにより、さらなる高効率培養を追求したモデルです。

［共同開発］日揮株式会社

別途お問い合わせください

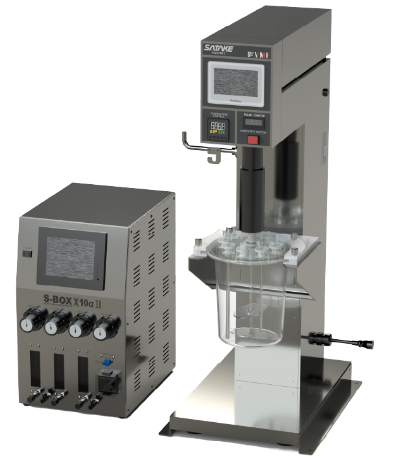

VMF-SUB (ラボ用)仕様 制御装置（ラボ⽤）仕様

VMF-SUB (ラボ用)仕様

※横にスクロールできます

項目 仕様
製品名 VMF Reactor
型式 VMF-05SUB VMF-1/3SUB VMF-10SUB
温度管理方法 バンドヒータ方式（PID制御）※過昇温防止機能付（MAX 60／80 [℃]）
直動伝達方式 リニアシャフトドライブノンシール式
通気方式 焼結金属方式　*オプション
性能※1 温度調整範囲 室温＋5～20 [℃]（通常37 [℃]設定）
温度調整精度 ±0.3 [℃]（37 [℃]）
最大上下動ストローク 40 [mm]
最大翼速度 300 [mm/s]
機能 温度設定 タッチパネル入力、記録出力 1～5 [V]
上下動設定 タッチパネル入力、記録出力 0～5 [V]
構成 バンドヒータ出力 16 [W] 60 [W] 60 [W]
モータ出力 最大出力 800[W]
撹拌翼 【標準】VM200 VM100+VM200
規格 培養槽寸法 内径 94／87×深さ 110 [mm] 内径 159／138×深さ 202 [mm] 内径206×深さ 360 [mm]
※シングルユースバッグ
培養槽仕込容量 0.25~0.3 [L] 1.8~2.5 [L] 8~9 [L]
使用周囲温度範囲 10～35 [℃]
装置外形寸法 W360×D485×H905 [mm]
装置重量 約28 [kg] 約30 [kg] 約34 [kg]
電源 AC 100 [V]、50／60 [Hz]

※１　性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。

S-BOX×10αII 仕様

※横にスクロールできます

項目 仕様
名称 培養コントローラ
型式 S-BOX×10αII S-BOX×10 Simple
制御内容 pH制御、DO制御（溶存酸素）、FL（O₂流量）、ローラーポンプON／OFF pH制御、DO制御（溶存酸素）
表示範囲・精度 pH（水素イオン濃度） 0.00～14.00 [-] 表示精度： ±0.5 [％] F.S. pH（水素イオン濃度） 0.00～14.00 [-] 表示精度： ±0.5 [％] F.S.
DO（溶存酸素） 0.00～20.00 [mg/L]
DO（溶存酸素） 0.00～20.00 [mg/L]
FL（O2流量） 0.00～20.00 [mL/min]
制御設定範囲 pH（水素イオン濃度） 0.00～14.00 [-] pH（水素イオン濃度） 0.00～14.00 [-]
DO（溶存酸素） 0.00～20.00 [mg/L]
DO（溶存酸素） 0.00～20.00 [mg/L]
FL（O2流量） 0.00～20.00 [mL/min]
制御方式 pH（水素イオン濃度） ON／OFF制御 pH（水素イオン濃度） ON／OFF制御
DO（溶存酸素） O2加減算ステップ制御
O2及びN2ON／OFF制御
DO（溶存酸素）
O2PI制御（スロープセット方式：TIME、%）
FL（O2流量） PI制御（スロープセット方式：TIME、%）
記録出力 pH（水素イオン濃度） データロガー付属
DC0～5 [V]　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（オプションで負荷率出力可）		 出力精度： ±0.5 [％] F.S. pH（水素イオン濃度） データロガー付属
DC0～5 [V]		 出力精度： ±0.5 [％] F.S.
DO（溶存酸素）
DO（溶存酸素）
FL（O2流量）
撹拌周波数 撹拌周波数
温度 DC 1～5 [V] 温度 DC1～5 [V]
ケース材質 SUS304（塗装なし）、非防滴 SUS304（塗装なし）、非防滴
設置方法 屋内卓上型 屋内卓上型
外形寸法・重量 W350×D400×H530 [mm]　・　約15 [kg] W260×D300×H350 [mm]　・　約12 [kg]
周囲環境条件 温度 5～45 [℃] 湿度 20～85 [％]RH（結露なき事） 温度 5～45 [℃] 湿度 20～85 [％]RH（結露なき事）
センサ メトラー・トレド製　ポーラロ式DOセンサ／pHセンサ 小松川化工機製　光学式DOセンサ
（オプション：小松川化工機製　光学式DOセンサ） メトラー・トレド製　pHセンサ
ユーティリティ 電源 AC100 [V]、50／60 Hz、コンセント2ヶ口（コントローラ本体、記録計用） 電源 AC100 [V]、50／60 Hz、コンセント2ヶ口（コントローラ本体、記録計用）
N2 流量 50 [mL/min]以上、供給圧力0.2 [MPa]、接続口φ6チューブワンタッチ継手 O2 流量 20 [mL/min]以上、供給圧力 0.2 [MPa]、接続口 φ6チューブワンタッチ継手
O2 流量 20 [mL/min]以上、供給圧力0.2 [MPa]、接続口φ6チューブワンタッチ継手 CO2 流量 50 [mL/min]以上、供給圧力 0.2 [MPa]、接続口 φ6チューブワンタッチ継手
CO2 流量 50 [mL/min]以上、供給圧力0.2 [MPa]、接続口φ6チューブワンタッチ継手 AIR 流量 150 [mL/min]以上、供給圧力 0.2 [MPa]、接続口 φ6チューブワンタッチ継手
AIR 流量 150 [mL/min]以上、供給圧力0.2 [MPa]、接続口φ6チューブワンタッチ継手 *O2、CO2、AIRともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること
*N2、O2、CO2、AIRともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること

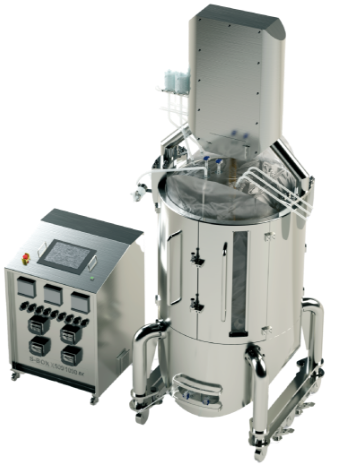

VMF-SUB (生産用)仕様 S-BOX ×50／200BX 仕様 S-BOX ×500／1000BX 仕様

VMF-SUB (生産用)仕様

※横にスクロールできます

項目 仕様
製品名 VMF-Reactor
型式 VMF-50SUB VMF-200SUB VMF-500SUB VMF-1000SUB
温度管理方法 ジャケット温調水循環ユニット　※オプションラバーヒータ
直動伝達方式 リニアシャフトドライブノンシール式
通気方式 焼結金属方式
性能※1 温度調整範囲 室温＋5～20 [℃]（通常37 [℃]設定）
温度調整精度 ±0.3 [℃]（37 [℃]）
最大上下動ストローク 300 [mm]
最大翼速度 300 [mm/s]
機能 温度設定 タッチパネル入力、記録出力 1～5 [V]
上下動設定 タッチパネル入力、記録出力 0～5 [V]
構成 モータ出力 最大出力 800[W]
撹拌翼 【標準】VM100＋VM200
規格 培養槽寸法 内径370×深さ 724 [mm] 内径590×深さ 1028 [mm] 内径800×深さ 1620 [mm] 内径1000×深さ 2001 [mm]
培養槽仕込容量 50 [L] 200 [L] 500 [L] 1000 [L]
使用周囲温度範囲 5~40 [℃]
装置外形寸法 W886×D450×H1568 [mm] W925×D898×H2256［mm］ W1778×D1540×H3140［mm］ W1414×D1130×H3522［mm］
装置重量 約420 [kg] 約610[kg] 約1050 [kg] 約1310[kg]
電源 AC 200 [V]、50／60 [Hz]

※１　性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。

S-BOX ×50／200BX 仕様

※横にスクロールできます

項目 仕様
名称 培養コントローラ
型式 S-BOX ×50／200BX
制御内容 pH、 DO（溶存酸素）、 FL（O₂流量）、TH（温度）、上下動ストローク、ローラーポンプON／OFF
表示範囲・精度 培養槽内温度 0.0～60.0 [℃] 表示精度： ±0.5 [℃] F.S. 焼結金属スパージャ O₂-1 流量 1.0～20 [L/min] 表示精度：±0.5 [％] F.S.
上下動ストローク 0.0～300.0 [mm] 表示精度：±0.5 [％] F.S. CO₂-2 流量 1.0～20 [L/min]
pH(水素イオン濃度） 3.00～10.00 [-] Air-2 流量 1.0～20 [L/min]
DO(溶存酸素） 0.0～250.0 [％] N₂流量 2.5～50 [L/min]
DCO2（溶存二酸化炭素） 0.0～200.0 [％] 培養槽ロードセル重量 0～1019.8 [kg]
濁度 0.00～0.05~4 [CU] 供給天秤重量 0.01～220 [kg]
消泡 0.0～100.0 [％] 排出天秤重量 0.01～220 [kg]
オーバーレイ CO₂-1 流量 2.5～50 [L/min] FEED 天秤重量 0～300 [kg]
Air-1 流量 1.0～20 [L/min] ベントフィルタ温度 0.0～100 [℃]
槽内圧力 -11.5～75.0 [psi] 温調水タンク温度 0.0～60 [℃] 表示精度： ±0.5 [℃] F.S.
制御設定範囲 培養槽内温度 5.0～50.0 [℃] 焼結金属スパージャ O₂-1 流量 1.0～20 [L/min]
上下動撹拌 ストローク 0.0～100.0 [mm] CO₂-2 流量 1.0～20 [L/min]
速度 0.0～800.0 [mm/s] Air-2 流量 1.0～20 [L/min]
pH（水素イオン濃度） 3.00～10.00 [-] N₂流量 2.5～50 [L/min]
DO（溶存酸素） 0.0～250.0 [％] アルカリポンプ回転数 8～408 [rpm]
AF(消泡) 0.0～100.0 [％] 消泡ポンプ回転数 8～408 [rpm]
槽内圧力 -11.5～75.0 [psi] 供給ポンプ回転数 8～408 [rpm]
オーバーレイ CO₂-1 流量 2.5～50 [L/min] 排出ポンプ回転数 8～408 [rpm]
Air-1 流量 1.0～20 [L/min] FEED ポンプ回転数 8～408 [rpm]
供給天秤重量 0.01～220[kg] FEED 天秤重量 0.1～300 [kg]
排出天秤重量 0.01～220 [kg] 　
制御出力 培養槽内温度 PI制御
ジャケット温調水循環方式
加熱 ヒータによる温調水の加熱
冷却 温調水循環ラインへの冷却水の通水
上下動撹拌 指定ストローク移動速度設定による定値制御またはプログラム運転制御（指定時間毎にストローク移動速度設定値変更※全4 ステップ）の選択式
pH（水素イオン濃度） 上限SV 超過① 液相部通気(スパージャ―)のCO₂ガスON／OFF通気制御
上限SV 超過② 気相部CO₂ガスON／OFF 通気制御
下限SV 未満 気相部Air ガスのON／OFF通気制御またはアルカリ液のON／OFF 添加制御の選択式
※①②はそれぞれ独自設定
DO（溶存酸素） 上限SV 超過① 気相部Air ガスのON／OFF 通気制御またはPI 制御の選択式
上限SV 超過② 液相部通気(スパージャ―)のAir＋O₂＋CO₂ガスON／OFF 通気制御またはPI 制御の選択式
※①②はそれぞれ独自設定
AF(消泡) 上限SV 超過 消泡剤ON／OFF 添加制御
培養槽内圧力 上限SV 超過 供給ガス全停止(槽内過圧保護)
精密培地交換 培地供給天秤と培地排出天秤及び培地供給ポンプ、培地排出ポンプにより指定時間に指定培地量を交換
※プログラム運転制御機能付(指定時間毎に指定培地量設定値変更　※全30 ステップ）
FEED 制御 FEED ポンプによるON／OFF 基質添加制御
※指定時間、指定重量到達により制御停止
ベントフィルタ用ヒータ 常時ON
記録出力 培養槽内温度 DC 0~5 [V] 出力精度： ±0.5 [℃] F.S. CO₂-1 流量 DC 0~5 [V] 出力精度：±0.5 [％] F.S.
撹拌周波数 出力精度：±0.5 [％] F.S. Air-1 流量
PH（水素イオン濃度） O₂-1 流量
DO(溶存酸素) CO₂-2 流量
DCO₂(溶存二酸化炭素) Air-2 流量
濁度 N₂流量
AF(消泡) 培養槽ロードセル重量
槽内圧力 供給天秤重量
温調水タンク温度 出力精度： ±0.5 [℃] F.S. 排出天秤重量
ベントフィルタ温度 FEED 天秤重量
ケース材質 SUS304　＃300バフ仕上
設置方法 屋内自立型
外形寸法・重量 外形寸法 W850×D850×H1150 [mm]　コーナーR 加工　　非防滴　・　約200 [kg]
周囲環境条件 温度 5～40 [℃] 湿度 20～90 [％]RH（結露なき事）
センサ 標準：メトラー・トレド社製　ポーラロ式DOセンサ／pHセンサ
ユーティリティ 電源 AC200 [V]、50／60 Hz、60 [A]　　コンセント6ヶ口（コントローラ本体、記録計用）
CO2-1 流量　30 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
Air -1 流量　30 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
O2-1 流量　30 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
CO2-2 流量　30 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
Air -2 流量　30 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
N2 流量　50 [L/min]以下　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
冷却水 流量　40 [L/min]以下　供給圧力0.3 [MPa]　４系統　　PJ1/2（冷却水循環装置）

S-BOX ×500／1000BX 仕様

※横にスクロールできます

項目 仕様
項目 仕様
名称 培養コントローラ
型式 S-BOX ×500／1000BX
制御内容 pH、 DO（溶存酸素）、 FL（O₂流量）、TH（温度）、上下動ストローク、ローラーポンプON／OFF
表示範囲・精度 培養槽内温度 0.0～60.0 [℃] 表示精度： ±0.5 [℃] F.S. 焼結金属スパージャ O₂-1 流量 2.5～50 [L/min] 表示精度：±0.5 [％] F.S.
上下動ストローク 0.0～300.0 [mm] 表示精度：±0.5 [％] F.S. CO₂-2 流量 2.5～50 [L/min]
PH(水素イオン濃度） 3.00～10.00 [-] Air-2 流量 2.5～50 [L/min]
DO(溶存酸素） 0.0～250.0 [％] N₂流量 5～100 [L/min]
DCO2（溶存二酸化炭素） 0.0～200.0 [％] 培養槽ロードセル重量 0～4080 [kg]
濁度 0.00～0.05~4 [CU] 供給天秤重量 0.1～600 [kg]
消泡 0.0～100.0 [％] 排出天秤重量 0.1～600 [kg]
オーバーレイ CO₂-1 流量 5～100 [L/min] FEED 天秤重量 0.1～600 [kg]
Air-1 流量 2.5～50 [L/min] ベントフィルタ温度 0.0～100 [℃] 表示精度： ±0.5 [℃] F.S.
槽内圧力 -11.5～75.0 [psi] 温調水タンク温度 0.0～60 [℃]
制御設定範囲 培養槽内温度 5.0～50.0 [℃] 焼結金属スパージャ O₂-1 流量 2.5～50 [L/min]
上下動撹拌 ストローク 0.0～500.0 [mm] CO₂-2 流量 2.5～50 [L/min]
速度 0.0～800.0 [mm/s] Air-2 流量 2.5～50 [L/min]
pH（水素イオン濃度） 3.00～10.00 [-] N₂流量 5～100 [L/min]
DO（溶存酸素） 0.0～250.0 [％] アルカリポンプ回転数 8～408 [rpm]
AF(消泡) 0.0～100.0 [％] 消泡ポンプ回転数 8～408 [rpm]
槽内圧力 -11.5～75.0 [psi] 供給ポンプ回転数 8～408 [rpm]
オーバーレイ CO₂-1 流量 5～100 [L/min] 排出ポンプ回転数 8～408 [rpm]
Air-1 流量 2.5～50 [L/min] FEED ポンプ回転数 8～408 [rpm]
供給天秤重量 0.1～600 [kg] FEED 天秤重量 0.1～600 [kg]
排出天秤重量 0.1～600 [kg] 　
制御出力 培養槽内温度 PI制御
ジャケット温調水循環方式
加熱 ヒータによる温調水の加熱
冷却 温調水循環ラインへの冷却水の通水
上下動撹拌 指定ストローク移動速度設定による定値制御またはプログラム運転制御（指定時間毎にストローク移動速度設定値変更※全4 ステップ）の選択式
pH（水素イオン濃度） 上限SV 超過① 液相部通気(スパージャ―)のCO₂ガスON／OFF通気制御
上限SV 超過② 気相部CO₂ガスON／OFF 通気制御
下限SV 未満 気相部Air ガスのON／OFF通気制御またはアルカリ液のON／OFF 添加制御の選択式
※①②はそれぞれ独自設定
DO（溶存酸素） 上限SV 超過① 気相部Air ガスのON／OFF 通気制御またはPI 制御の選択式
上限SV 超過② 液相部通気(スパージャ―)のAir＋O₂＋CO₂ガスON／OFF 通気制御またはPI 制御の選択式
※①②はそれぞれ独自設定
AF(消泡) 上限SV 超過 消泡剤ON／OFF 添加制御
培養槽内圧力 上限SV 超過 供給ガス全停止(槽内過圧保護)
精密培地交換 培地供給天秤と培地排出天秤及び培地供給ポンプ、培地排出ポンプにより指定時間に指定培地量を交換
※プログラム運転制御機能付(指定時間毎に指定培地量設定値変更　※全30 ステップ）
FEED 制御 FEED ポンプによるON／OFF 基質添加制御
※指定時間、指定重量到達により制御停止
ベントフィルタ用ヒータ 常時ON
記録出力 培養槽内温度 DC 0~5 [V] 出力精度：±0.5 [％] F.S. CO₂-1 流量 DC 0~5 [V] 出力精度：±0.5 [％] F.S.
撹拌周波数 Air-1 流量
PH（水素イオン濃度） O₂-1 流量
DO(溶存酸素) CO₂-2 流量
DCO₂(溶存二酸化炭素) Air-2 流量
濁度 N₂流量
AF(消泡) 培養槽ロードセル重量
槽内圧力 供給天秤重量
温調水タンク温度 排出天秤重量
ベントフィルタ温度 FEED 天秤重量
ケース材質 SUS304　＃300バフ仕上
設置方法 屋内自立型
外形寸法・重量 外形寸法 W850×D800×H1229 [mm]　コーナーR 加工　　非防滴　・　180 [kg]
周囲環境条件 温度 5～40 [℃] 湿度 20～90 [％]RH（結露なき事）
センサ 標準：メトラー・トレド社製　ポーラロ式DOセンサ／pHセンサ
ユーティリティ 電源 AC200 [V]、50／60 Hz、60 [A]　　コンセント6ヶ口（コントローラ本体、記録計用）
CO2-1 流量　30 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
Air -1 流量　30 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
O2-1 流量　30 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
CO2-2 流量　30 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
Air -2 流量　30 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口1/4インチ　チューブワンタッチ継手
N2 流量　50 [L/min]以上　供給圧力0.2 [MPa]　４系統　　接続口3/8インチ　チューブワンタッチ継手
冷却水 流量　2.4 [ｍ3/L]以上　供給圧力0.3 [MPa]　４系統　　PJ1/2（冷却水循環装置）
