HSF Reactor

回転式バイオリアクター

シングルユースバイオリアクター

・「高効率タービンSuper-Mix® HS100 ／高吐出軸流翼Super-Mix® HR100 」標準装備
・要求OTRが高い培養系を目的としたシングルユースリアクター
・要求に沿ったカスタマイズに対応
・培養槽にはシングルユースバッグを採用

日本 Pat. 3919262

バッグ

ラボから実生産まで、200kL超の撹拌理論で支えるシングルユース・バイオリアクター

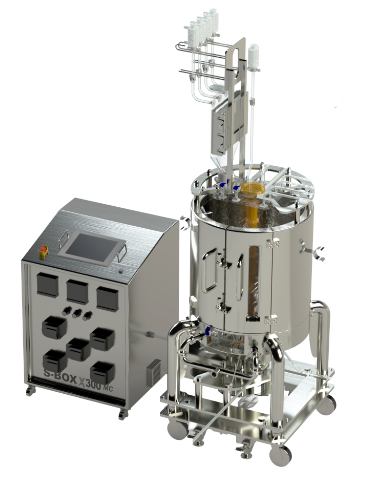

HSF Reactorは、当社独自の高効率タービン「Super-Mix HS100タービン」を標準搭載した、シングルユース方式の回転式バイオリアクターシステムです。コンタミネーションリスクの低減と、洗浄・滅菌作業の省略により、お客様の貴重な研究・製造時間を最大限に活用いただけます。200kL超の大型商用生産機と同一の撹拌技術をベースに、大腸菌や糸状菌などの高度な酸素移動効率（OTR）が要求されるプロセスにおいて、確実なスケールアップを実現します。パイロットスケールでの条件検討から、治験・GMP製造に向けた実機生産まで、お客様のフェーズに応じた最適なソリューションをご用意しています。

幅広い培養ニーズに対応するラインナップ

※横にスクロールできます

フェーズ	サイズ（全容量）	製品タイプ	特徴と用途
パイロット・実生産用	30L	シングルユースバッグ	高効率タービンHS100を標準搭載。大型機と同一の撹拌環境を維持し、実機生産を見据えた精密な条件検討・プロセス開発に。
商用生産・GMP製造用	300L	シングルユースバッグ	商用生産・GMP製造に対応。シングルユースの利便性と、200kL超の大型プラント級の高い酸素移動効率（OTR）を両立。

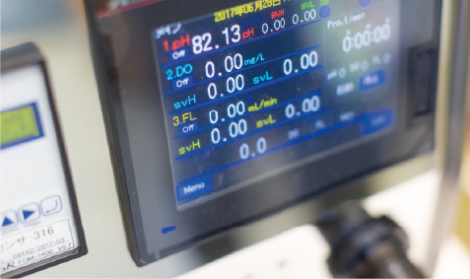

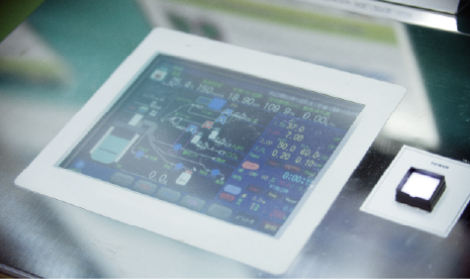

シングルユースバイオリアクターの高度なプロセス制御

生産を見据えたプロセスの最適化

洗浄・滅菌およびそのバリデーションの手間を大幅に削減し、研究開発から商用生産へのリードタイムを劇的に短縮します。シングルユースならではの機動性を活かし、リスクを最小限に抑えながら確実なプロセス構築を一貫してサポートします。

スケールを問わず最適な培養プロセスの構築を実現

30Lから1000Lの商用生産まで対応する幅広いラインナップを揃え、用途に合わせたバッグホルダーの柔軟なカスタマイズが可能です。これに一貫した制御システムを組み合わせることで、スケールが変わってもスムーズな条件の最適化を実現します。

HSF-SUB (生産用)仕様 S-BOX ×30/300MC仕様

HSF-SUB (生産用)仕様

※横にスクロールできます

項目		仕様
製品名		HSF Reactor
型式		HSF-30SUB	HSF-300SUB
温度管理方法		ジャケット温調水循環ユニット　※オプションラバーヒータ
直動伝達方式		マグネットドライブノンシール式
通気方式		焼結金属方式
性能^※1	温度調整範囲	室温＋5～20 [℃]（通常37 [℃]設定）
	温度調整精度	±0.3 [℃]（37 [℃]）
	回転数	16~800 [min^-1]	35～700 [min^-1]
機能	温度設定	タッチパネル入力、記録出力 1～5 [V]
	回転数設定	タッチパネル入力、記録出力 0～5 [V]
	モータ出力	最大出力 0.4 [kW]	最大出力 1.5 [kW]
	撹拌翼	【標準】Super-Mix HR100 + HS100 インペラ
規格	培養槽寸法	内径325×深さ 579 [mm]	内径700×深さ 1160 [mm]
規格	培養槽仕込容量	30 [L]	300 [L]
使用周囲温度範囲		15~40 [℃]
装置外形寸法		W682×D750×H1767 [mm]	W1620×D1620×H2848 [mm]
装置重量		約220 [kg]	約880 [kg]
電源		AC 200 [V]、50／60 [Hz]

※１　性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。

S-BOX ×30/300MC仕様

※横にスクロールできます

項目	仕様
名称	培養コントローラ
型式	S-BOX ×30/300MC
制御内容	pH、 DO（溶存酸素）、 FL（O₂流量）、TH（温度）、回転速度、ローラーポンプON／OFF
表示範囲・精度	培養槽内温度	0.0～60.0 [℃]		表示精度： ±0.5 [℃] F.S.	AF(消泡)	0.0～100.0 [％]		表示精度：±0.5 [％] F.S.
	回転数	0.0～800.0 [min^-1]		表示精度：±0.5 [％] F.S.	槽内圧力	-11.5～75.0 [psi]
	PH（水素イオン濃度）	3.00～10.00 [-]			オーバーレイ	Air-2 流量	7.5～150 [L/min]
	DO（溶存酸素）	0.0～250.0 [％]			焼結金属スパージャ	Air-1 流量	30～600 [L/min]
	DCO₂（溶存二酸化炭素）	0.0～200.0 [％]			焼結金属スパージャ	O₂ 流量	2.5～50 [L/min]
	濁度	0.00～0.05～4 [CU]			培養槽ロードセル重量	0～2039.6 [kg]
	温調水タンク温度	0.0～60.0 [℃]		表示精度： ±0.5 [℃] F.S.	ベントフィルタヒータ温度	0.0～100.0 [℃]		表示精度： ±0.5 [℃] F.S.
制御設定範囲	培養槽内温度	5.0～50.0 [℃]			焼結金属スパージャ	Air-1流量	30～600 [L/min]
	回転数	0.0～800.0 [min^-1]			焼結金属スパージャ	O₂流量	15～300 [L/min]
	pH（水素イオン濃度）	3.00～10.00 [-]			酸ポンプ回転数	8～408 [min^-1]
	DO（溶存酸素）	0.0～250.0 [％]			アルカリポンプ回転数	8～408 [min^-1]
	AF(消泡)	0.0～100.0 [％]			消泡ポンプ回転数	8～408 [min^-1]
	槽内圧力	-11.5～75.0 [psi]			FEED ポンプ回転数	8～408 [min^-1]
	オーバーレイ	Air-2 流量	7.5～150 [L/min]		予備ポンプ回転数	8～408 [min^-1]
制御出力	培養槽内温度	PI制御
		ジャケット温調水循環方式
		加熱		ヒータによる温調水の加熱
		冷却		温調水循環ラインへの冷却水の通水
	回転数	指定回転数設定による定値制御またはプログラム運転制御（指定時間毎に回転数設定値変更　※全4 ステップ）の選択式
	pH（水素イオン濃度）	上限SV 超過		酸液のON／OFF 添加制御
	pH（水素イオン濃度）	下限SV 未満		アルカリ液のON／OFF添加制御
	DO（溶存酸素）	Air-1 ガスとO₂ガスの比率可変PI 制御
		上限SV 超過		Air-1 比率UP　　　O₂比率DOWN　　　※総流量は固定
		上限SV 未満かつ下限SV 超過		Air-1 比率とO₂比率保持　　　　　　　　※総流量は固定
		下限SV 未満		Air-1 比率 DOWN O₂比率 UP ※総流量は固定
	AF(消泡)	上限SV 超過		消泡剤ON／OFF 添加制御
	培養槽内圧力	上限SV 超過		供給ガス全停止(槽内過圧保護)
	FEED 制御	FEED ポンプによるON／OFF基質添加制御 ※指定時間到達により制御停止
	ベントフィルタ用ヒータ	常時ON
記録出力	培養槽内温度	DC 0~5 [V]		出力精度：±0.5 [％] F.S.	消泡	DC 0~5 [V]		出力精度：±0.5 [％] F.S.
	撹拌回転数				槽内圧力
	pH				Air-1 流量
	DO				Air-2 流量
	溶存CO₂				O₂流量
	濁度				培養槽ロードセル重量
	温調水タンク温度				ベントフィルタヒータ温度
ケース材質	SUS304　＃300バフ仕上
設置方法	屋内自立型
外形寸法・重量	外形寸法 W850×D850×H1229 [mm]　コーナーR 加工　非防滴　・　約200 [kg]
周囲環境条件	温度	5～40 [℃]			湿度	20～90 [％]RH（結露なき事）
センサ	標準：メトラー・トレド社製　ポーラロ式DOセンサ／pHセンサ


	オプション：小松川化工機社製　光学式DOセンサ


ユーティリティ	電源	AC200 [V]、50／60 Hz、60 [A]　　コンセント6ヶ口（コントローラ本体、記録計用）
	CO₂-1	流量　50 [L/min]以上　供給圧力0.1 [MPa]　　接続口3/8インチ　チューブワンタッチ継手
	Air -1	流量　20 [L/min]以上　供給圧力0.1 [MPa]　　接続口1/4インチ　チューブワンタッチ継手
	O₂-1	流量　20 [L/min]以上　供給圧力0.1 [MPa]　　接続口1/4インチ　チューブワンタッチ継手
	冷却水	流量　40 [L/min]以上　供給圧力0.1 [MPa]　　PJ1/2（冷却水循環装置）
