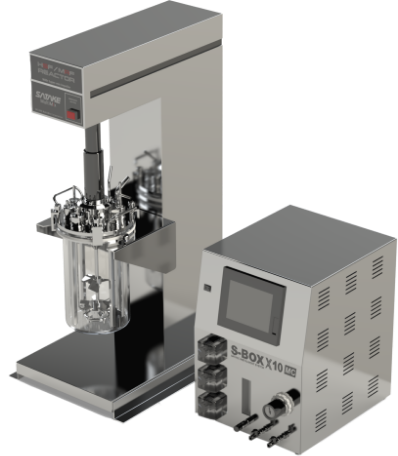

HSF Reactor
回転式バイオリアクター
リユースバイオリアクター（ガラス槽）
- ・「高効率タービンSuper-Mix®HS100 ／高吐出軸流翼Super-Mix®HR100」標準装備
- ・要求OTRが高い培養系を目的としたバイオリアクター
- ・要求に沿ったカスタマイズに対応
- ・培養槽はガラス槽を標準採用
- ※ステンレス槽への特注対応も可能
日本 Pat. 3919262
200kL超の大型商用機と同一の撹拌技術を搭載した、スケールアップ検討用バイオリアクター
200kL超の大型商用生産機に採用されている、独自の撹拌システム（高効率タービンSuper-MixHS100と高吐出軸流翼Super-MixHR100）を搭載したバイオリアクターです。ラボ段階から実機と同一の撹拌環境を再現できるため、商用生産への移行時に課題となるスケールアップのリスクを最小限に抑え、プロセスの最適化を確実に支援します。微生物や、粘性が高く非ニュートン性を示す糸状菌（カビ）、さらには高い酸素移動効率（OTR）が要求される大腸菌培養まで、幅広い培養系に対応可能です。専用の制御装置「S-BOXシリーズ」を組み合わせることで、実機生産を見据えた精密な条件検討が行えます。オプションとして冷却用チラーやバッフル、さらに効率的なガス分散を可能にするサタケスパージャー等もご用意しており、目的に応じた柔軟な構成が可能です。
リユースバイオリアクター（ガラス槽）の高度なプロセス制御
生産を見据えたプロセスの最適化
将来のスケールアップを視野に入れた、安定した運用と再現性を実現します。精密な撹拌条件の設定により、ラボ機でありながら商用生産機と同等の高度なデータ取得が可能です。

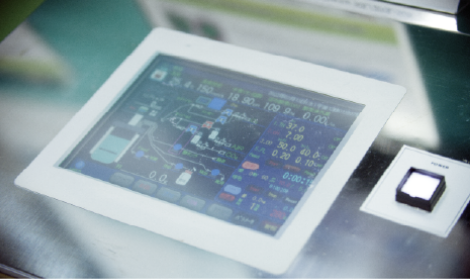

高度な制御システムと柔軟な専用設計

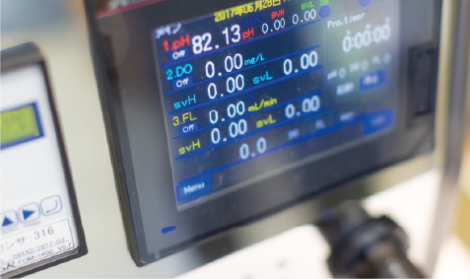

お客様の実験環境やプロセス特性に合わせ、最適な制御システムを構築いたします。S-BOXによる精密な撹拌制御はもちろん、各種センサーとの連携やフィードバック制御など、リユースバイオリアクターならではの安定した運用と再現性を実現するためのカスタマイズに柔軟に対応します。
HSF Reactor 仕様
※横にスクロールできます
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| 製品名 | HSF Reactor | ||||
| 型式 | HSF-4 | HSF-8 (10 [%]皿底) | |||
| 温度管理方法 | バンドヒータ方式（PID制御） *過昇温防止機能付（MAX 80 [℃]） +（オプション：槽内伝熱バッフル） | ||||
| 直動伝達方式 | マグネットドライブノンシール式 | ||||
| 通気方式 | リングスパージャー ／（オプション：サタケスパージャー） | ||||
| 性能※1 | 温度調整範囲 | 室温＋5～20 [℃]（通常37 [℃]設定） | |||
| 温度調整精度 | ±0.3 [℃]（37 [℃]） | ||||
| 回転範囲 | 1～3000 [min-1] | ||||
| 機能 | 温度設定 | タッチパネル入力、記録出力 DC0～5 [V] | |||
| 回転数設定 | タッチパネル入力、記録出力 DC0～5 [V] | ||||
| 構成 | バンドヒータ出力 | 160 [W] | 480 [W] | ||
| モータ出力 | 最大出力400 [W] | ||||
| 撹拌翼 | Super-Mix HS100タービン+HR100インペラ | ||||
| 培養槽 | 寸法 | 内径 140×深さ 253 [mm] | 内径 200×深さ 330 [mm] | ||
| 仕込容量 | 2.4 [L] | 4.8 [L] (10 [%]皿底) | |||
| 使用周囲温度範囲 | 10～35 [℃] | ||||
| 装置外形寸法 | W360×D485×H827 [mm] | ||||
| 装置重量 | 約30 [kg] | 約34 [kg] | |||
| 電源 | AC100 [V]、50／60 [Hz] | ||||
※１ 性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。
S-BOX×10 MC 仕様
※横にスクロールできます
| 項目 | 仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培養コントローラ | |||||||||||
| 型式 | S-BOX×10 MC | |||||||||||
| 制御内容 | pH制御、DO制御（溶存酸素）、FL（O₂流量、Air流量）、ローラーポンプON／OFF、 回転数、温度 |
|||||||||||
| 表示範囲・精度 | pH（水素イオン濃度） | 0.00～14.00 [-] | 表示精度：±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | |||||||||||
| AF（消泡） | 0.0～100.0[%] | |||||||||||
| FL（O2流量） | 0.4～10.0 [L/min] | |||||||||||
| FL（AIR流量） | 0.4～20.0 [L/min] | |||||||||||
| TQ（トルク） | 0.00～1.27 [N·m] | |||||||||||
| 回転数 | 0～3000[rpm] | |||||||||||
| 温度 | 0.0～100.0[℃] | 表示精度： ±0.5 [℃] F.S. | ||||||||||
| 制御設定範囲 | pH（水素イオン濃度） | 0.00～14.00 [-] | ||||||||||
| DO（溶存酸素） | 0.00～10.00 [mg/L] | |||||||||||
| FL（O2流量） | 0.4～10.0 [L/min] | |||||||||||
| FL（AIR流量） | 0.4～20.0 [L/min] | |||||||||||
| 回転数 | 1～3000[rpm] | |||||||||||
| 温度 | 0.0～100.0[℃] | |||||||||||
| 制御方式 | pH（水素イオン濃度） | ON／OFF制御 | ||||||||||
| AF(消泡) | ||||||||||||
| DO（溶存酸素） | AIRによる固定通気＋O2による比例制御 | |||||||||||
| 回転数 | 定値制御 | |||||||||||
| 温度 | PI制御 | |||||||||||
| 記録出力 | pH（水素イオン濃度） | データロガー付属 DC0～5 [V] |
出力精度：±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | ||||||||||||
| FL（O2流量） | ||||||||||||
| FL（AIR流量） | ||||||||||||
| AF(消泡) | ||||||||||||
| TQ（トルク） | ||||||||||||
| 回転数 | ||||||||||||
| 温度 | ||||||||||||
| ケース材質 | SUS304（塗装なし）、非防滴、非防爆 | |||||||||||
| 設置方法 | 屋内卓上型 | |||||||||||
| 外形寸法・重量 | W260×D320×H400 [mm] ・ 約15 [kg] | |||||||||||
| 周囲環境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（結露なき事） | ||||||||
| センサ | メトラー・トレド製 ポーラロ式DOセンサ／pHセンサ | |||||||||||
| （オプション：小松川化工機製 光学式DOセンサ） | ||||||||||||
| ユーティリティ | 電源 | AC100 [V]、50／60 Hz、コンセント2ヶ口（コントロール本体、記録計用） | ||||||||||
| O2 | 流量 10 [L/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| CO2 | 流量 50 [mL/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| AIR(pH用) | 流量 5 [L/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| AIR(DO用) | 流量 20 [L/min]以上（マスフロコントローラ制御）、 供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
S-BOX×10 Simple 仕様
※横にスクロールできます
| 項目 | 仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | 培養コントローラ | |||||||||||
| 型式 | S-BOX×10 Simple | |||||||||||
| 制御内容 | pH制御、DO制御（溶存酸素）、回転数、温度 | |||||||||||
| 表示範囲・精度 | pH（水素イオン濃度） | 0.00～14.00 [-] | 表示精度：±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | |||||||||||
| TQ（トルク） | 0.00～1.27 [N·m] | |||||||||||
| 回転数 | 0～3000[rpm] | |||||||||||
| 温度 | 0.0～100.0[℃] | 表示精度： ±0.5 [℃] F.S. | ||||||||||
| 制御設定範囲 | pH（水素イオン濃度） | 0.00～14.00 [-] | ||||||||||
| DO（溶存酸素） | 0.00～10.00 [mg/L] | |||||||||||
| 回転数 | 1～3000[rpm] | |||||||||||
| 温度 | 0.0～100.0[℃] | |||||||||||
| 制御方式 | pH（水素イオン濃度） | ON／OFF制御 | ||||||||||
| DO（溶存酸素） | ||||||||||||
| 回転数 | 定値制御 | |||||||||||
| 温度 | PI制御 | |||||||||||
| 記録出力 | ｐH（水素イオン濃度） | データロガー付属 DC0～5 [V] |
出力精度：±0.5 [％] F.S. | |||||||||
| DO（溶存酸素） | ||||||||||||
| TQ（トルク） | ||||||||||||
| 回転数 | ||||||||||||
| 温度 | ||||||||||||
| ケース材質 | SUS304（塗装なし）、非防滴、非防爆 | |||||||||||
| 設置方法 | 屋内卓上型 | |||||||||||
| 外形寸法・重量 | W260×D300×H350 [mm] ・ 約12 [kg] | |||||||||||
| 周囲環境条件 | 温度 | 5～45 [℃] | 湿度 | 20～85 [％]RH（結露なき事） | ||||||||
| センサ | 小松川化工機製製 光学式DOセンサ | |||||||||||
| メトラー・トレド製 pHセンサ | ||||||||||||
| ユーティリティ | 電源 | AC100 [V]、50／60 Hz、コンセント2ヶ口（コントロール本体、記録計用） | ||||||||||
| O2 | 流量 20 [mL/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| CO2 | 流量 50 [mL/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| AIR | 流量 150 [mL/min]以上、供給圧力0.2 [MPa] 接続口φ6チューブワンタッチ継手 |
|||||||||||
| *O2、CO2、AIRともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること | ||||||||||||
プロセスの精度と再現性を高める、高度な拡張オプション。
当社が提供する各種バイオリアクターの性能を最大限に引き出し、より高度なプロセス管理を実現するための周辺機器をご用意しています。研究開発から実生産まで、お客様の運用形態に合わせた最適なシステム構成をサポートします。
