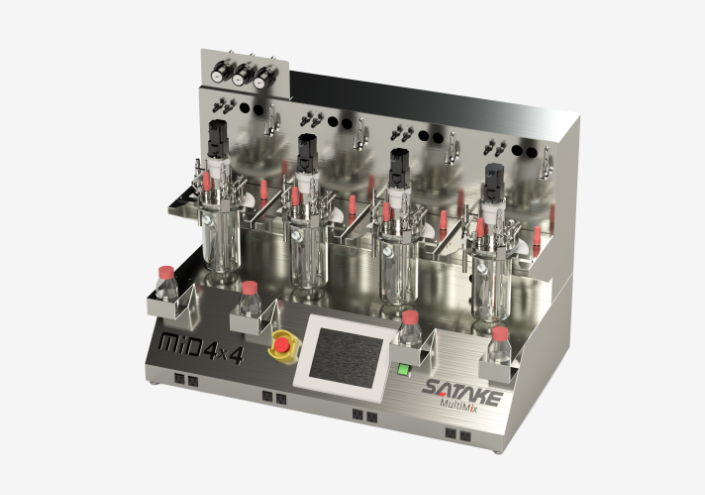

MiD4×4
3D細胞培養スクリーニング向け
回転式バイオリアクター
- 精密トルクメーター標準搭載により、実機への確実なスケールアップと条件最適化を実現
- 4連独立制御が可能。スクリーニングや条件検討を迅速化
（※4連同期制御にも対応） - 商用機と同じ「Super-Mix® MR210Bioインペラ」を採用
- 培養槽はガラスベッセルを採用
日本 Pat. No.4187579
ラボの成果を、そのまま生産スケールへ
商業生産へのスケールアップ検討用の高効率バイオリアクター
MiD 4×4は、研究初期のスクリーニングを圧倒的に効率化する並行培養システムです。最大の特長は、生産機「MRF Reactor」と同一の撹拌方式を搭載していることです。さらに、精密トルクメーターを標準装備し、撹拌動力の経時変化を正確に捉えます。他社機では難しかった「動力値に基づくスケールアップ」を、開発の極初期段階から確実なものにします。
また、インペラを「高効率タービンSuper-Mix® HS100 + 高効率軸流翼Super-Mix® HR100」へ交換すれば、高い酸素供給が不可欠な微生物培養にも対応。動物細胞から微生物まで、この一台でプロセスの壁を越えた条件検討が可能です。

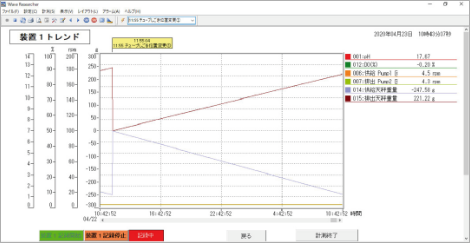

専用データロガー・ソフトウェア
DO、pH、温度、各種ガス流量から撹拌条件（周波数・回転数）まで、培養中のあらゆるパラメーターをリアルタイムで取得。専用ソフトウェアにより、PCとのイーサネット接続で任意の時間間隔による自動ロギングが可能です。
取得データは汎用性の高いCSV形式で保存できるため、解析ソフトでのグラフ化や条件比較もスムーズ。研究開発初期の緻密なデータ蓄積を強力にサポートし、商用生産に向けたプロセスバリデーションを円滑に進めることができます。
MiD4×4 仕様
※横にスクロールできます
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| 製品名 | MiD4×4 | ||||
| 型式 | MiD4-4 | ||||
| 制御内容 | 培養槽温度、攪拌攪拌回転数、ｐH制御、DO制御、AIR流量、CO2流量、O2流量 | ||||
| 温度管理方法 | バンドヒーターによる加熱（PI制御） ＊過昇温防止機能付 | ||||
| 直動伝達方式 | 上部マグネットドライブ攪拌方式 | ||||
| 性能 | 温度調整範囲 | 室温＋5～20 [℃]（通常37 [℃]設定） | |||
| 温度調整精度 | ±0.3 [℃]（37 [℃]） | ||||
| 最大翼速度 | 150 [mm/s] | ||||
| 機能 | 温度設定 | タッチパネル入力、記録出力 DC1～5 [V] | |||
| 上下動設定 | タッチパネル入力 （オプション：撹拌周波数記録出力 DC0～5 [V]） | ||||
| 構成 | モータ出力 | 最大出力 30 [W] | |||
| 撹拌翼 | MR210Bioインペラ | ||||
| 培養槽 | 寸法 | 内径86（94）×107 [mm] | |||
| 仕込容量 | 0.5 [L] | ||||
| 使用周囲温度範囲 | 10～35 [℃] | ||||
| 表示範囲・精度 | 攪拌回転数 | 0.0～150.0 [rpm] | 表示精度：±0.5 [％] F.S. | ||
| ｐH（水素イオン濃度） | 0.00～14.00 [-] | ||||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | ||||
| Air 流量 | 0.0～150.0 [mL/min] | ||||
| CO₂流量 | 0.0～50.0 [mL/min] | ||||
| O₂流量 | 0.0～50.0 [mL/min] | ||||
| 温度 | 0.0～100.0 [℃] | 表示精度：±0.5 [℃] F.S. | |||
| 制御測定範囲 | 攪拌回転数 | 0.0～150.0 [rpm] | 表示精度：±0.5 [％]F.S. | ||
| pH（水素イオン濃度） | 2.00～14.00 [-] | ||||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | ||||
| Air 流量 | 0.0～150.0 [mL/min] | ||||
| CO₂流量 | 0.0～50.0 [mL/min] | ||||
| O₂流量 | 0.0～50.0 [mL/min] | ||||
| 温度 | 室温＋5～20 [℃]（通常37 [℃]設定） | ±0.3 [℃]（37 [℃]） | |||
| 制御方式 | 攪拌回転数 | 定値制御 | |||
| ｐH（水素イオン濃度） | ON／OFF 制御 | ||||
| DO（溶存酸素） | |||||
| ベントヒータ | |||||
| Air 流量 | マスフローコントローラによる定値制御 | ||||
| CO₂流量 | |||||
| O₂流量 | |||||
| 温度 | バンドヒータによるPI制御 | ||||
| 記録出力 | 攪拌回転数 | デジタル入力式 | |||
| pH（水素イオン濃度） | |||||
| DO（溶存酸素） | |||||
| 温度 | |||||
| 装置外形寸法 | W990×D580×H700 [mm] | ||||
| 装置重量 | 約140 [kg] | ||||
| 電源 | AC100 [V]、50／60 [Hz] | ||||
| センサー | メトラー・トレド製 ポーラロ式DOセンサ／pHセンサ | ||||
| ユーティリティ | 電源 | AC100 [V] 20[A]コンセント×2（本体用、PC用） | |||
| O₂ | 流量200 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| CO₂ | 流量200 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| Air | 流量600 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| ※O2、CO2、N₂ともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること | |||||
※１ 性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。
データロガー仕様表
※横にスクロールできます
| 項目 | 仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| データ収集 モジュール GM10 |
材質 | ポリカーボネート | ||||||||
| 外形寸法 | W45.1×D107.1×H111 [mm] | |||||||||
| 重量 | 約0.25 [kg] | |||||||||
| 電源 | GM90PS 電源モジュールから供給 | |||||||||
| 消費電力 | 2.8 [W]以下 | |||||||||
| 電源 モジュール GM90PS |
材質 | ポリカーボネート | ||||||||
| 定格電圧 | AC100-240 [V] | |||||||||
| 外形寸法 | W88×D126.7×H135 [mm] | |||||||||
| 重量 | 約0.55 [kg] | |||||||||
| モジュール ベース GM90MB |
材質 | ポリカーボネート | ||||||||
| 外形寸法 | W57.7×D103.5×H135 [mm] | |||||||||
| 重量 | 約0.15 [kg] | |||||||||
プロセスの精度と再現性を高める、高度な拡張オプション。
当社が提供する各種バイオリアクターの性能を最大限に引き出し、より高度なプロセス管理を実現するための周辺機器をご用意しています。研究開発から実生産まで、お客様の運用形態に合わせた最適なシステム構成をサポートします。
