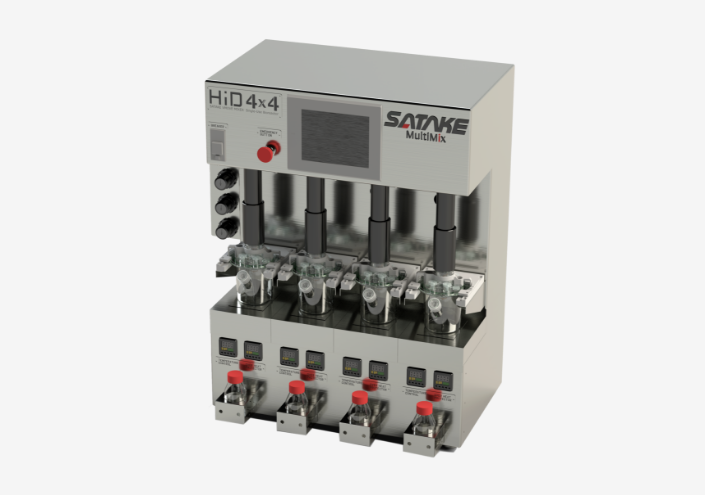

HiD4×4
3D細胞培養スクリーニング向け
上下往復同式バイオリアクター
- 生産機と共通の撹拌方式を採用。スケールアップ時に課題となる「槽内環境の変化」を最小限に抑制
- ４連独立制御が可能。スクリーニングや条件検討を迅速化
（※4連同期制御にも対応） - VMF独自の上下動により、穏やかな撹拌が可能
- ダイアフラム・ベローズ等を用いた密閉構造

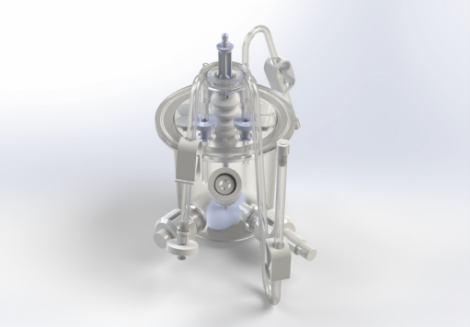

- 培養槽はシングルユース（ボトル）/ガラスベッセルが選択可能
日本 Pat. No.5702924
米国 Pat. No.8246242
ラボの成果を、そのまま生産スケールへ
商業生産へのスケールアップ検討用の高効率バイオリアクター
HiD 4×4は、細胞株・培地の最適化や分化誘導条件の探索に特化した、多検体並行培養システムです。最大の強みは、生産機（VMF Reactor）と同一の撹拌方式を採用している点にあります。他社製装置で課題となる「スケールアップ時の撹拌様式の乖離」を解消。ラボで得られた最適条件を、製造スケールへ再現性高く移行することが可能で、商用生産を見据えた、効率的なプロセス開発を実現します。

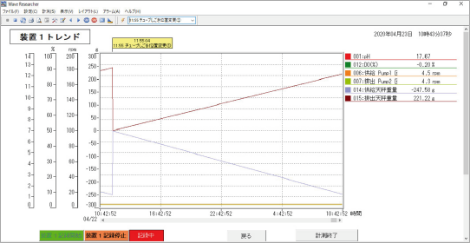

専用データロガー・ソフトウェア
DO、pH、温度、各種ガス流量から撹拌条件まで、培養中のあらゆるパラメーターをリアルタイムで取得。専用ソフトウェアとPCを接続し、任意の時間間隔で自動ロギングが可能です。データは汎用性の高いCSV形式で保存でき、解析ソフトでのグラフ化や条件比較もスムーズ。緻密なデータ蓄積により、プロセス開発から商用生産への移行を強力にサポートします。
専用シングルユースボトルVMH-05
国内生産による安定した供給体制
日本の素材メーカーと共同開発した、USP Class VI適合の純国産ボトルです。EOG滅菌済のため開封後すぐにご使用いただけます。国内製造の強みを活かし、小ロット・短納期での供給が可能。海外製ボトルにある納期遅延リスクを抑え、計画的な運用をサポートします。商用生産時のURSに応じた溶出物証明書の発行も承ります（有償）。
※HiD 4×4 適合サイズ（0.5L）の仕様をご確認いただけます。
HiD4×4 仕様
※横にスクロールできます
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| 製品名 | HiD4×4 | ||||
| 型式 | HiD4-4 | ||||
| 温度管理方法 | ホットプレート+冷却用チラー加熱冷却方式（PID制御） ＊過昇温防止機能付 | ||||
| 直動伝達方式 | リニアシャフトドライブノンシール式 | ||||
| 性能 | 温度調整範囲 | 室温＋5～20 [℃]（通常37 [℃]設定） | |||
| 温度調整精度 | ±0.3 [℃]（37 [℃]） | ||||
| 最大上下動ストローク | 40 [mm] | ||||
| 最大翼速度 | 150 [mm/s] | ||||
| 機能 | 温度設定 | タッチパネル入力、記録出力 DC1～5 [V] | |||
| 上下動設定 | タッチパネル入力 （オプション：撹拌周波数記録出力 DC0～5 [V]） | ||||
| 構成 | ホットプレート出力 | 235 [W]×4 | |||
| 冷却用チラー | 冷却式、450 [W]、HFC、R-404A | ||||
| モータ出力 | 最大出力 800 [W] | ||||
| 撹拌翼 | VM200 | ||||
| 培養槽 | 寸法 | 内径 94／87×深さ110 [mm] | |||
| 仕込容量 | 0.25～0.3 [L] | ||||
| 使用周囲温度範囲 | 10～35 [℃] | ||||
| 表示範囲・精度 | ｐH（水素イオン濃度） | 0.00～14.00 [-] | 表示精度：±0.5 [％]F.S. | ||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | ||||
| Air 流量 | 0.0～150.0 [mL/min] | ||||
| CO₂流量 | 0.0～50.0 [mL/min] | ||||
| O₂流量 | 0.0～50.0 [mL/min] | ||||
| 温度 | 0.0～100.0 [℃] | 表示精度： ±0.5 [℃] F.S. | |||
| 制御測定範囲 | pH（水素イオン濃度） | 2.00～14.00 [-] | 表示精度：±0.5 [％]F.S. | ||
| DO（溶存酸素） | 0.00～20.00 [mg/L] | ||||
| Air 流量 | 0.0～150.0 [mL/min] | ||||
| CO₂流量 | 0.0～50.0 [mL/min] | ||||
| O₂流量 | 0.0～50.0 [mL/min] | ||||
| 温度 | 室温＋5～20 [℃]（通常37 [℃]設定） | ±0.3 [℃]（37 [℃]） | |||
| 制御方式 | ｐH（水素イオン濃度） | ON／OFF 制御 | |||
| DO（溶存酸素） | |||||
| ベントヒータ | |||||
| Air 流量 | マスフローコントローラによる定値制御 | ||||
| CO₂流量 | |||||
| O₂流量 | |||||
| 温度 | ホットプレート＋冷却用チラー加熱冷却方式（PID 制御） | ||||
| 記録出力 | pH（水素イオン濃度） | デジタル入力式 | |||
| DO（溶存酸素） | |||||
| 温度 | |||||
| 装置外形寸法 | 本体(HiD4×4) | W680×D480×H914 [mm] | 冷却チラー(SCA-32) | W205×D405×H545 [mm] | |
| 装置重量 | 本体(HiD4×4) | 約140 [kg] | 冷却チラー(SCA-32) | 約28 [kg] | |
| 電源 | AC100 [V]、50／60 [Hz] | ||||
| センサー | メトラー・トレド製 ポーラロ式DOセンサ／pHセンサ | ||||
| ユーティリティ | 電源 | AC100 [V] 20[A]コンセント×2（本体用、PC用） | |||
| O₂ | 流量200 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| CO₂ | 流量200 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| Air | 流量600 [mL/min]以上 供給圧力0.2 [MPa] 接続口Φ6チューブワンタッチ継手 | ||||
| ※O2、CO2、N₂ともに腐食成分、ダスト、オイルミストを含まない乾燥気体であること | |||||
※１ 性能は室温20 [℃]、電圧 AC100 [V]、 50 [Hz]、無負荷時での値です。
データロガー仕様表
※横にスクロールできます
| 項目 | 仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| データ収集 モジュール GM10 |
材質 | ポリカーボネート | ||||||||
| 外形寸法 | W45.1×D107.1×H111 [mm] | |||||||||
| 重量 | 約0.25 [kg] | |||||||||
| 電源 | GM90PS 電源モジュールから供給 | |||||||||
| 消費電力 | 2.8 [W]以下 | |||||||||
| 電源 モジュール GM90PS |
材質 | ポリカーボネート | ||||||||
| 定格電圧 | AC100-240 [V] | |||||||||
| 外形寸法 | W88×D126.7×H135 [mm] | |||||||||
| 重量 | 約0.55 [kg] | |||||||||
| モジュール ベース GM90MB |
材質 | ポリカーボネート | ||||||||
| 外形寸法 | W57.7×D103.5×H135 [mm] | |||||||||
| 重量 | 約0.15 [kg] | |||||||||
